Нормы кратко
Скрытое кондиционирование в ЖК «Панорама Сколково»: нормы СП 73.13330.2016 и практические решения.
- Уклон дренажной трубы должен быть не менее 1% (1 см на 1 м), иначе конденсат застаивается и вызывает протечки.
- Для трасс длиннее 5 метров диаметр дренажной трубы увеличивается с 20 до 32 мм.
- Зазор между канальным блоком и потолком - минимум 50 мм, иначе производительность падает на 15-20%.
- Теплоизоляция дренажа обязательна: толщина не менее 9 мм, иначе на трубе образуется вторичный конденсат.
- Живое сечение жалюзийных решеток для наружных блоков - не менее 70%, иначе ухудшается теплообмен.
Владельцы квартир в ЖК «Панорама Сколково» (бизнес+, 2025-2026) всё чаще отказываются от настенных сплит-систем в пользу скрытого кондиционирования. Визуальная чистота интерьера - один из главных запросов при отделке, но инженерная сторона вопроса часто остаётся за кадром. Куда спрятать внутренние блоки, чтобы не нарушить геометрию потолка и не потерять в производительности? Как организовать отвод конденсата, чтобы через год не переделывать фасад и не бороться с плесенью на стыке отделки? В этом материале - практический разбор на основе проекта «Панорама Сколково»: от выбора места для фанкойлов до трассировки дренажных трубопроводов с учётом актуальных норм СП 60.13330.2020 и СП 73.13330.2016.
В условиях московского климата, где летняя жара сменяется прохладными вечерами, скрытое кондиционирование становится не просто элементом комфорта, но и частью архитектурного замысла. В ЖК «Панорама Сколково» этот подход позволяет сохранить чистоту линий интерьера, не жертвуя функциональностью.
Важно понимать: скрытая установка требует более тщательного планирования на этапе ремонта, чем традиционные сплит-системы. От правильного выбора места монтажа зависит не только эстетика, но и эффективность работы оборудования.

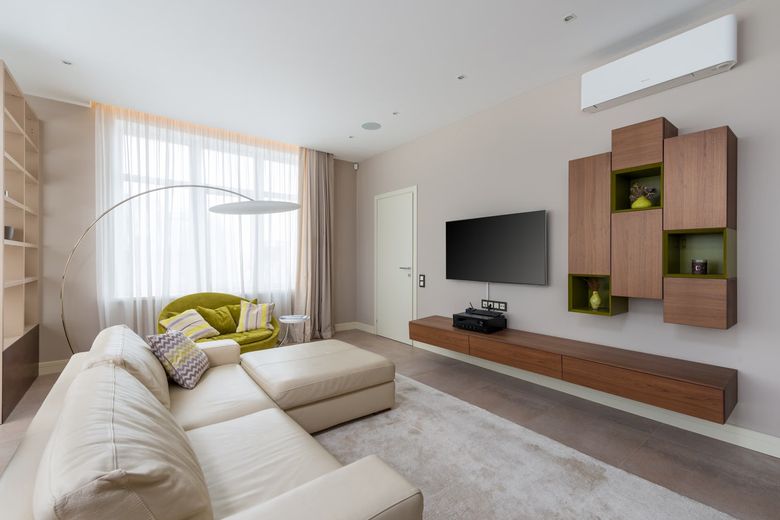

Что такое скрытое кондиционирование и чем оно отличается от традиционных сплит-систем
Скрытое кондиционирование - это система, в которой внутренние блоки (фанкойлы, кассетные или канальные испарители) монтируются за подвесным потолком, в нишах или встроенных шкафах, а наружные блоки размещаются на технических балконах, кровле или в специальных коробах, интегрированных в фасад. В отличие от классических сплит-систем, где внутренний блок висит на стене и виден в интерьере, скрытые решения позволяют сохранить архитектурную задумку: потолки остаются цельными, стены - свободными для декора, а воздухораспределение происходит через незаметные решётки или щелевые диффузоры.
Для ЖК «Панорама Сколково» с высотой потолков 3,1-3,4 метра и панорамным остеклением скрытое кондиционирование - не прихоть, а необходимость. Настенный блок на стеклянной стене невозможен, а на глухой стене он перегружает пространство. Канальные системы, размещённые в припотолочной зоне, решают эту задачу, но требуют точного расчёта воздухообмена и шумоизоляции.
В отличие от классических сплит-систем, где внутренний блок на виду, скрытые модели монтируются в ниши, за подвесными потолками или в специальные короба. Это позволяет интегрировать климатическую технику в дизайн, не нарушая целостности восприятия пространства.
Для квартир в «Панораме Сколково» с высокими потолками и панорамными окнами особенно актуальны канальные кондиционеры, которые распределяют воздух по системе воздуховодов, полностью скрытых от глаз.

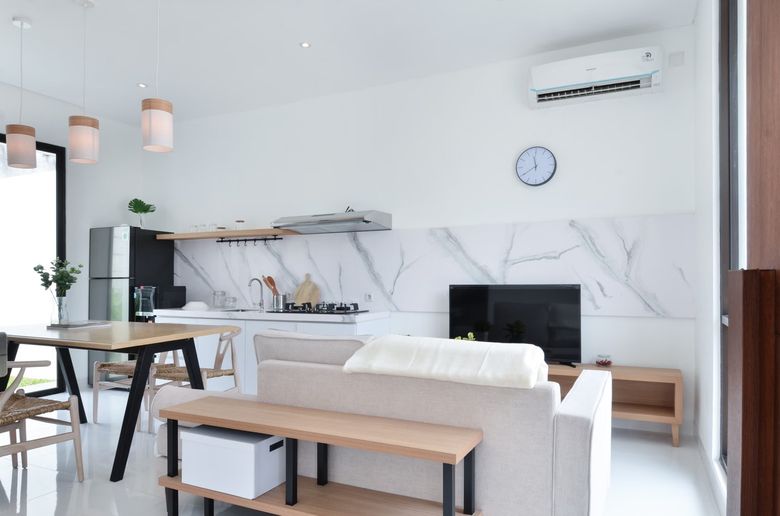

Куда спрятать внутренние блоки: варианты размещения в ЖК «Панорама Сколково»
Выбор места для внутренних блоков скрытого кондиционирования зависит от планировки, высоты потолков и расположения инженерных коммуникаций. В проектах «Панорама Сколково» практикуются три основных варианта.
Первый - за подвесным потолком в коридоре или холле. Это классическое решение для канальных систем: блок размещается в технической зоне над коридором, а воздуховоды разводятся к решёткам в жилых комнатах. Минимальная высота подвесного потолка для такого монтажа - 250 мм от базовой плиты, что при высоте 3,1 метра даёт чистый потолок 2,85 метра - вполне комфортный показатель.
Второй вариант - в нише над встроенным шкафом-купе. Если в спальне или гардеробной предусмотрен шкаф глубиной 600-700 мм, верхнюю его часть (300-400 мм) можно отдать под фанкойл. Важно предусмотреть доступ для обслуживания: съёмная панель или люк.
Третий - на техническом балконе или лоджии, если они примыкают к жилой зоне. В этом случае блок монтируется в утеплённом коробе, а воздух подаётся через стену. Минус - потеря полезной площади балкона, плюс - отсутствие шума в комнате.
| Место монтажа | Минимальная высота потолка | Доступ для обслуживания | Шум в комнате | Потеря полезной площади |
|---|---|---|---|---|
| За подвесным потолком в коридоре | 2,85 м (при базовой 3,1 м) | Люк 400x400 мм | Низкий (блок в коридоре) | Нет (техническая зона) |
| В нише над шкафом-купе | 2,7 м (при базовой 3,1 м) | Съёмная панель шкафа | Средний (зависит от изоляции) | Верхняя часть шкафа |
| На техническом балконе | Любая | Свободный | Минимальный (блок вне комнаты) | Балкон (0,5-1,5 м²) |
Один из популярных вариантов - размещение внутреннего блока в прихожей или гардеробной, откуда воздух подается в жилые комнаты через решетки в дверях или стенах. Это удобно, если планировка позволяет организовать скрытую разводку воздуховодов.
В спальнях и гостиных часто используют фальш-балки или ниши за потолком, оставляя видимой только декоративную решетку. Важно, чтобы доступ к фильтрам и дренажной системе оставался свободным для обслуживания.

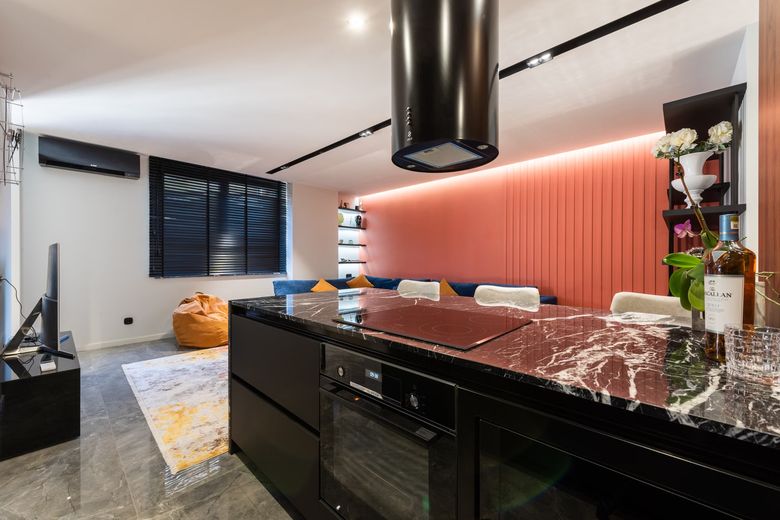

Как правильно организовать отвод конденсата: нормативы и типовые схемы
Отвод конденсата - один из самых критичных узлов скрытого кондиционирования. Ошибки здесь приводят к протечкам, плесени на потолке и стенах, а в худшем случае - к повреждению отделки и мебели. Согласно СП 73.13330.2016 (п. 6.4.8), трубопроводы отвода конденсата должны прокладываться с уклоном не менее 0,5-1% в сторону слива. Для дренажа используется труба из ПВХ или полипропилена диаметром не менее 20 мм (внутренний), а при длине трассы более 5 метров - 32 мм.
В ЖК «Панорама Сколково» с монолитным каркасом и бетонными перекрытиями классическая схема - самотечный дренаж в канализацию. Если блок расположен выше уровня канализации (например, под потолком), уклон естественный. Если блок на техническом балконе или в нише ниже канализации - требуется дренажный насос (конденсатная помпа).
Максим Бодров, руководитель направления инженерных решений студии Heshi Design, отмечает
«При проектировании отвода конденсата в квартирах с панорамным остеклением, как в "Панораме Сколково", мы всегда закладываем резервный дренажный поддон и датчик протечки. Стандартный уклон 1% на трассе длиной 6 метров даёт перепад всего 6 см - это легко нивелируется при монтаже подвесного потолка, но если забыть про уклон, конденсат пойдёт обратно в блок. В смете на инженерию мы отдельно учитываем теплоизоляцию дренажной трубы: без неё на холодной трассе образуется вторичный конденсат, который капает на натяжной потолок». Реплика приведена в контексте практических рисков, характерных для данного типа жилья. См. также: «Электрика в white box: хватит ли мощности и как переделать разводку - опыт ЖК «Фрунзенский»».
Согласно СП 73.13330.2016, отвод конденсата должен осуществляться с уклоном не менее 3% в сторону слива. В многоэтажных домах, таких как «Панорама Сколково», часто используют дренажные насосы, если нет возможности организовать самотечный слив. Подробнее - в материале «Отдельностоящая ванна как центр композиции: интеграция в интерьер на примере ЖК «Solo»».
Типовая схема включает подключение дренажной трубы к канализации через сифон с гидрозатвором, что предотвращает проникновение запахов. Альтернатива - вывод конденсата на улицу, но это требует согласования с управляющей компанией и может нарушить фасад.

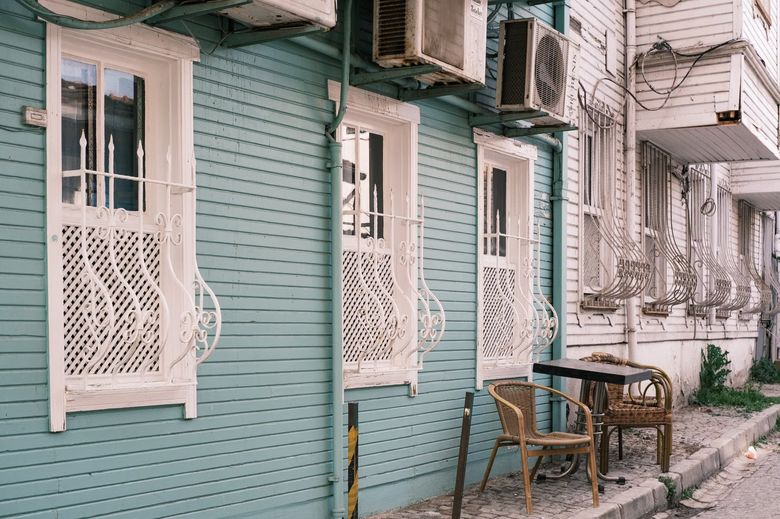

Требования к наружным блокам: где размещать и как защитить фасад
Наружные блоки скрытого кондиционирования в ЖК «Панорама Сколково» размещаются на технических балконах, кровле или в специальных фасадных коробах, согласованных с архитектурным решением дома. Прямой монтаж на фасад запрещён правилами эксплуатации большинства бизнес+ комплексов - это портит внешний вид и нарушает теплоизоляцию.
Минимальные зазоры для наружного блока: 300 мм от стены для забора воздуха, 500 мм перед фронтальной решёткой для выброса. Если блок устанавливается в короб, необходимо предусмотреть жалюзийные решётки с живым сечением не менее 70% и защиту от прямого дождя и снега. В проектах 2025-2026 годов всё чаще используют премиальные короба из алюминиевого композита с порошковой окраской в цвет фасада.
Наружные блоки в ЖК «Панорама Сколково» размещаются на технических балконах или в специально отведенных нишах, чтобы не нарушать архитектурный облик здания. Важно обеспечить беспрепятственный доступ для сервисного обслуживания.
При установке на фасаде необходимо соблюдать требования по шуму и вибрации, используя виброгасящие опоры. Также стоит учитывать направление воздушного потока, чтобы он не попадал в окна соседних квартир.
Типовые ошибки при монтаже скрытого кондиционирования и как их избежать
На основе анализа проектной документации и смет за 2025-2026 годы по объектам бизнес+ класса, включая «Панораму Сколково», можно выделить пять повторяющихся ошибок. Первая - недостаточный уклон дренажной трубы. Вместо 1% строители часто делают 0,3-0,5%, что при длине трассы 8 метров даёт застой воды. Вторая - отсутствие теплоизоляции на дренаже. Холодная труба (10-12°C) в тёплом потолочном пространстве (22-25°C) покрывается конденсатом, который капает на гипсокартон.
Третья - монтаж блока вплотную к потолку. Для канальных систем требуется зазор не менее 50 мм для забора воздуха, иначе производительность падает на 15-20%. Четвёртая - использование гофрированных труб для дренажа вместо жёстких ПВХ. Гофра создаёт гидравлическое сопротивление и быстрее забивается. Пятая - отсутствие ревизионного люка. Если блок скрыт за потолком без доступа, замена помпы или чистка дренажа превращается в демонтаж половины потолка.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Уклон дренажной трубы | не менее 1% (1 см на 1 м) | Лазерный нивелир, уровень |
| Толщина теплоизоляции дренажа | не менее 9 мм (для труб 20-32 мм) | Штангенциркуль, сертификат |
| Зазор между блоком и потолком | не менее 50 мм | Рулетка, линейка |
| Живое сечение жалюзийной решётки | не менее 70% | Расчёт по площади решётки |
| Диаметр дренажной трубы (внутренний) | не менее 20 мм (до 5 м), 32 мм (свыше 5 м) | Калибр, паспорт трубы |
Частая ошибка - недостаточный уклон дренажной линии, что приводит к застою воды и протечкам. Второй момент: монтаж воздуховодов без теплоизоляции, из-за чего на них образуется конденсат, повреждающий потолок.
Также нередко забывают о необходимости ревизионных люков для доступа к кранам и фильтрам. В «Панораме Сколково» рекомендуется заранее продумать расположение люков, чтобы они гармонировали с интерьером.
Как вписать скрытое кондиционирование в интерьер: решётки, диффузоры и декоративные короба
После того как блоки смонтированы, остаётся вопрос эстетики: как сделать воздухораспределительные решётки незаметными или, наоборот, стильным акцентом. В ЖК «Панорама Сколково» с его минималистичными интерьерами чаще всего используют щелевые диффузоры (линейные решётки) длиной до 3 метров, встраиваемые в потолок заподлицо. Они практически невидимы, особенно если окрашены в цвет потолка.
Альтернатива - круглые или квадратные диффузоры из алюминия с порошковым покрытием, которые монтируются в гипсокартонный потолок. Для зон с высокими потолками (гостиная, столовая) можно использовать декоративные короба, имитирующие балки или ниши. Важно помнить: любое декоративное решение не должно уменьшать живое сечение решётки более чем на 10%, иначе шум воздушного потока превысит комфортные 25-30 дБА.
Для скрытых блоков важно выбрать решетки, которые не только пропускают воздух, но и выглядят эстетично. Линейные диффузоры из алюминия или дерева могут стать акцентным элементом потолка, а круглые - органично вписаться в классический стиль.
Декоративные короба, окрашенные в цвет стен, позволяют спрятать коммуникации, не выделяя их. В ЖК «Панорама Сколково» часто используют короба с подсветкой, что добавляет интерьеру современности.
Часто задаваемые вопросы
Какие минимальные требования к уклону дренажной трубы для отвода конденсата и что будет, если их не соблюдать?
Согласно СП 73.13330.2016, уклон должен быть не менее 1% (1 см на 1 метр). Если сделать меньше, например 0,3-0,5%, вода будет застаиваться, что приведет к протечкам и плесени на потолке и стенах.
Какой минимальный зазор между внутренним блоком и потолком необходим для нормальной работы канального кондиционера?
Зазор должен быть не менее 50 мм. Если установить блок вплотную к потолку, производительность системы упадет на 15-20% из-за недостатка воздуха для забора.
Какие требования к диаметру дренажной трубы в зависимости от длины трассы?
Для трассы до 5 метров используется труба с внутренним диаметром не менее 20 мм, а для трассы свыше 5 метров - не менее 32 мм. Использование гофрированных труб вместо жестких ПВХ не рекомендуется, так как они создают сопротивление и быстрее забиваются.
Нужно ли утеплять дренажную трубу и какая минимальная толщина теплоизоляции?
Да, теплоизоляция обязательна, иначе на холодной трубе образуется вторичный конденсат, который будет капать на потолок. Минимальная толщина теплоизоляции - 9 мм для труб диаметром 20-32 мм.
Какие требования к размещению наружного блока и можно ли устанавливать его на фасад?
Прямой монтаж на фасад запрещен в большинстве бизнес+ комплексов, включая «Панораму Сколково». Наружные блоки размещают на технических балконах, кровле или в специальных коробах. Минимальные зазоры: 300 мм от стены для забора воздуха и 500 мм перед фронтальной решеткой для выброса.
